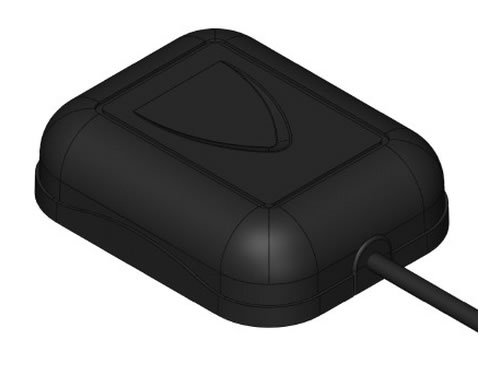

Antenas GPS

Antenas GPS

Descripción
Las antenas del sistema de posicionamiento global son principalmente usadas para recibir y transmitir señales GPS. Estas antenas son ampliamente usadas en la navegación y equipos de posicionamiento, vehículos y teléfonos móviles. Nosotros podemos ofrecer varios tipos de la antenas GPS y accesorios como antenas activas, antenas pasivas, cables, conectores y mucho más.
Jinchang ha desarrollado varios tipos de antenas del sistema de posicionamiento global. Diferentes soluciones LNA y alojamientos son proporcionados para cumplir con los requerimientos de los clientes en la apariencia y montaje de las antenas. Existen tres métodos de montaje de las antenas GPS: adhesión con magnetos, pegado con adhesivo y fijado con tornillos. El montaje magnético es simple y conveniente debido a que este puede pegarse directamente cuando existe una placa metálica. El montaje adhesivo posee un amplio rango de aplicación. Para el montaje con tornillos de las antenas del sistema de posicionamiento global, nosotros podemos ofrecerles tres modelos de tornillos: M10, M12 y M20.
Un juego completo de las antenas GPS incluye el parche cerámico, LNA (amplificador de bajo ruido), cable, conector y carcasa (cubierta). El parche GPS es la pieza clave de la antena. El tamaño del parche que podemos ofrecer incluye 10 mm × 10 mm, 12 mm × 12 mm, 15 mm × 15 mm, 18 mm ×1 8 mm, 25 mm × 25 mm, 35 mm × 35 mm, etc.

Ventajas
1. Cada producto ha pasado por 5 niveles de pruebas y la investigación de muestra FAQ. La primera prueba pasada es de 99%.
2. Nuestras antenas GPS se caracterizan por su alta ganancia, baja pérdida y fuerte capacidad de recepción de señales.
3. El grado de protección es IP67 el índice de protección de entrada es 67), lo que indica que nuestras antenas son a prueba de agua.
4. La antena es resistente a la corrosión. Esta ha pasado 48 horas de la prueba salina.

Clasificación
1. Antena Pasiva y Antena Activa
2. Antena Prefiltrada y Antena Postfiltrada
3. Antena de primera amplificación, antena de segunda amplificación y antena de tercera amplificación.
4. Antena de alto grado aprueba de agua (IP68), Antena de grado general a prueba de agua (IP67) y antena sin resistencia al agua.

Parámetros de la antena del Sistema de Posicionamiento Global

Ítem Especificaciones
Antena Centro de Frecuencia 1575.42 ± 1 (MHz)
Ancho de banda CF ± 5 MHz
Polarización RHCP
Ganancia 5 dBic (Zenith)
V.S.W.R < 1.5
Impedancia 50 Ω
Radio axial 3 dB (Max)
Dimensión 25 × 25 × 4 (mm)
LNA Ganancia 28 ± 2 dB
Figura de ruido < 1.5
Pérdida de inserción de filtro < 3 dB
Ex-Banda de Atenuación 12 dB at CF + 50 MHz / 16 dB at CF - 50MHz
Voltaje proporcionado 2.2 V hasta 5 VDC
Consumo de corriente 5 mA hasta 15 mA
V.S.W.R < 2.0
Mecánica Cable RG174
Conector SMA / MCX / FAKRA u otros
Material ABS
Método de montaje Magnético/Adhesivo
Medioambiental Temperatura de funcionamiento Por debajo 40℃ hasta 85℃
Humedad relativa Mayor a 95%
Protección de Ingreso IP67
Vibración 10 Hz hasta 55 Hz con 1.5 mm Amplitud 2 Horas
Ambientalmente amistoso ROHS adaptable

Cuidados
1. Usted debe elegir el método de montaje de acuerdo a la ubicación de instalación.
2. De a cuerdo a los requerimientos de los clientes, nosotros podemos ofrecer antenas GPS con diferentes características, como por ejemplo: a prueba de agua, prevención de niebla salina, resistencia UV, y mucho más.
3. La antena no puede estar cubierta por placa metálica en función de recibir señales.
4. Si existe algún problema de nuestra antena del Sistema de Posicionamiento Global, usted puede realizar un reemplazo o recibir un reembolso y recibir mantenimiento de por vida postventa dentro de un año.

Embalaje
Las antenas GPS están envueltas con una bolsas plásticas y colocadas en una pequeña caja blanca que es empaquetada en un cartón de 49.35 cm × 22.5 cm × 27 cm.

Jinchang es un fabricante profesional de la antena del Sistema de Posicionamiento Satelital. Con 28 años de experiencia y más de 30 ingenieros de Investigación y desarrollo de antenas, garantizan que nuestro producto sea líder en la industria de las antenas. Nosotros producimos varios tipos de antenas, cables ensamblados y conectores, que son ampliamente usados en la industria de las comunicaciones.
