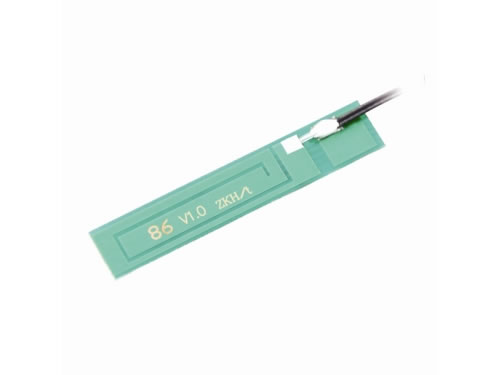

Antenne GSM interne (Antenne circuit imprimé)

Antenne GSM interne (Antenne circuit imprimé)

Description
Une antenne GSM interne est constituée d'un circuit imprimé, d'un câble et d'un connecteur. Cette antenne circuit imprimé est faite en attachant une section de bande étroite à une pièce d'un panneau isolant. Elle est installée à l'intérieur d'un équipement utilisé d'antenne. Cette antenne GSM est largement utilisée pour recevoir et transmettre des signaux dans les appareils de communication hyperfréquence, tels que les trackers miniatures (pour les personnes, les animaux et les actifs), les alarmes anti-effraction et les alarmes de voitures. Les signaux qu'elle reçoit et transmet incluent les signaux GSM, CDMA, PCS, DCS, UMTS et WCDMA.

Avantages
1. Toutes nos antennes GMS internes ont passé 5 sessions de tests et une inspection d'échantillon durant le processus de production.
2. Cette antenne circuit imprimé est résistante à la corrosion. Toutes nos antennes ont passées un test d'aspersion de sel pendant 48 heures.
3. La couverture omnidirectionnelle et le gain élevé de l'antenne assurent une réception et transmission constantes.

Paramètres de l'antenne GSM interne

Antenne Fréquence centrale 824 à 960/1710 à 1990 (MHz)
Polarisation Linéaire
Gain 2 dBi (crête)
Rapport d'onde stationnaire (Min) < 3.0
Impédance 50Ω
Dimension du circuit imprimé 36 × 13.2 × 0.8 (mm)
Mécanique Câble RF1.37 ou autres
Connecteurr IPEX ou autres
Méthode de fixation Adhésive
Environnement Température de fonctionnement de - 40℃ à 85℃
Humidité relative Jusqu'à 95%
Vibration 10 Hz à 55 Hz avec une amplitude de 1.5 mm  2 Heures
Respect de l'environnement Norme ROHS

Suggestions
1. L'antenne GSM interne est sensible, il est donc préférable que vous nous envoyiez votre appareil afin que nous puissions ajuster et tester l'antenne afin de s'assurer qu'elle peut fonctionner avec votre appareil.
2. Merci de ne pas couvrir l'antenne avec du métal afin de ne pas perturber la réception de signaux.

Maintenance et emballage
1. Nous promettons le remplacement de notre antenne GMS interne, si il y a le moindre problème de qualité durant la première année. De plus, tous nos produits disposent d'une maintenance à vie.
2. Chaque antenne circuit imprimé est emballée dans un sac en plastique puis dans un carton.

Jinchang Company est un fournisseur et fabricant professionnel d'antennes HF avec 28 ans d'expérience. Nos principaux produits incluent les antennes GPS/GLONASS/COMPASS/GSM/CDMA/WIFI/DAB-DVB/GPRS, de nombreuses antennes combinées, les connecteurs et les câbles. Toutes nos antennes GSM internes sont certifiées CE, ROHS et ISO9001 :2008.
