Dielectric Antenna

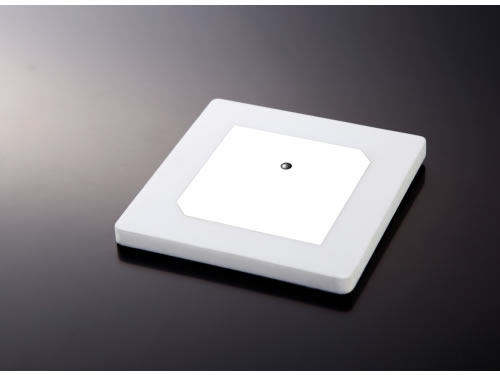

Antena ressoadora dielétrica

Descrição
A antena ressoadora dielétrica é composta por patch cerâmica e pino. É uma antena de alto desempenho, projetada para aplicações incorporadas. Esta antena embutida é feita através da conceção de uma antena num suporte com uma constante dielétrica elevada, tal como a cerâmica (a cerâmica é uma espécie de material comum para fazer antenas). Este conceito permite que a antena possa ser mais pequena. Temos diferentes dimensões da antena para diferentes necessidades.

Vantagens
1. Asseguramos a alta qualidade da nossa antena ressoadora dielétrica. Todas as antenas foram testadas na linha de produção e obtiveram 99% de rendimento.
2. Com um baixo nível de ruído e alta linearidade LNA (amplificador de baizo ruído), esta antena patch de cerâmica é a solução ideal para aplicações mais extremas e exigentes onde a receção de sinal satélite fiável e correta é necessária.
3. Os pontos fortes da antena ressoadora dielétricas encontram-se no seu alto ganho, baixa perda e forte capacidade de receção de sinal.
4. A nossa empresa, Jinchang, conta com 28 anos de experiência na produção de antenas.
5. A antena embutida têm dimensão pequena e direcionalidade acentuada.
6. Oferecemos serviços de personalização de antenas.

Parâmetros

1. Frequência central 1575.42 ± 3.0 (MHz)
2. Perda de retorno a F0 ≥ 25 dB
3. Tensão da relação de ondas estacionárias a F0
4. Banda larga a 10dB Perda de retorno ≥ 8 MHz
5. Polarização Polarização circular direita
6. Ganho em Zénite 2.0 dBi
7. Ganho a 10° Elevação
8. Relação Axial a F0 ≤ 5.0 dB
9.Ground plane 27 × 27 (mm)
10. Impedância 50 Ω
11. Frequência do coeficiente de temperatura ± 20 ppm/℃
12. Temperatura de funcionamento Dos - 40℃ aos 85℃

Embalagem e serviço pós-venda
1.Um conjunto da antena ressoadora dielétrica é acondicionado num saco de plástico que depois é empacotado numa embalagem.
Fazemos substituições da antena patch cerâmica até um ano depois da compra, caso exista algum problema de qualidade. Além disto também proporcionamos serviços de manutenção vitalícios.

A Jinchang, é fabricante líder de antenas de alta frequência na China continental. Os produtos principais da empresa incluem antenas GPS/GLONASS/COMPASS/GSM/Wifi, antenas 4G/3G/2.4G, antenas TDT/DAB, antenas combinadas, conectores e cabos. As antenas ressoadoras dielétricas são amplamente utilizadas em dispositivos de posicionamento e navegação.
