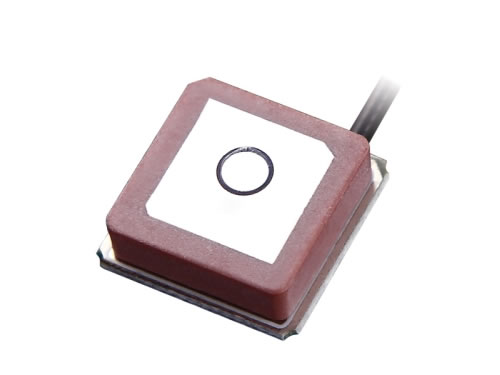

GPS Internal Antenna

Antena de GPS interna

Descrição
Um conjunto completo da antena de GPS interna inclui um patch cerâmico, LNA (amplificador de baixo ruído), cabo e conector. Esta antena é amplamente utilizada em equipamentos com sistema de navegação e posicionamento para receber e transmitir sinal GPS. Em comparação com a antena externa, que liga equipamentos através de fio de sinal, a antena patch cerâmica é integrada nos equipamentos.

Vantagens
1. Disponibilizamos antena GPS interna de diferentes tamanhos, desde 10 cm × 10 cm até 37 cm × 37 cm.
2. Alta qualidade assegurada. Todas as antenas são testadas antes de embaladas e só depois do rendimento de primeira passagem atingir os 99%.
3. Tecnologia avançada é utilizada para garantir que a antena patch cerâmicas tenha alto ganho, baixa perda e grande capacidade de receção de sinal.
4. A antena GPS interna é simples e de baixo custo.
5. Os nossos produtos são resistentes à corrosão. Estes passaram o teste de corrosão em névoa salina de 48 horas.
6. A empresa Jinchang conta com 28 anos de experiência de fabrico de antenas.
7. As antenas podem ser personalizadas de acordo com diferentes equipamentos.

Parâmetros
Antena

Nr. Item Especificações Tolerância ambiental
1 Frequência central(MHz) 1575.42 MHz ± 3 MHz
2 Banda Larga(MHz) ± 5 MHz ± 1 MHz
3 Tensão da relação de ondas estacionárias(em banda larga) 1.5︰1
4 Ganho(Zénite) 3 dBic ± 0.5 dBic
5 Polarização Polarização circular direita
6 Impedância 50 Ω
Amplificador de baixo Ruído (LNA)/Filtro
Nr. Item Especificações Tolerância ambiental
1 Ganho LNA 28 ± 2 dBic ± 2.5 dBic
2 Nível de ruído 1.5 dB
3 Filtro de atenuação de banda 12 dB Min f0 + 50 MHz 16 dB Min f0 - 50 MHz ± 1.0 dB
4 Corrente continua Tensão 2.2 V a 5 V
5 Corrente DC 5 Ah a15 Ah
6 Cabo RF1.13/RG178/RG174 ou outros
7 Conector IPEX/MMCX ou outros

Cuidados
1. A antenas patch cerâmica é um produto delicados, deste modo é preferível que os clientes enviem para a nossa empresa os dispositivos e assim podemos testar a antena com os seus dispositivos.
2. A antena GPS interna não deve ser cobertas por metal quando se dá a receção de sinal, podendo causar interferência.
3. Garantimos substituição, até um ano após a compra, no caso de haver problemas de qualidade das nossas antenas e oferecemos serviços de manutenção vitalícios.

Embalagem
Cada item é acondicionado num saco de plástico e colocado numa embalagem de 37 cm × 37 cm × 17 cm.

A nossa empresa – Jinchang – conta com 28 anos de compromisso no fabrico de antenas de alta frequência. Fornecemos antenas internas, bem como antenas externas. Os nossos produtos principais incluem antenas GPS/GLONASS/COMPASS/GSM/CDMA/GPRS/WIFI/DAB-TDT, várias antenas com sistemas combinados, conectores e cabos. Estas antenas são utilizadas para amplificar e transmitir sinais GPS.
